前言

画原理图和制板时，不能只盯着电路逻辑，底层工艺同样重要。理解 PCB 制造工艺，才能掌握设计的整体思维。本文整理关于阻焊层与锡膏层、喷锡与沉金几组问答。

一、阻焊层 vs 锡膏层：先后顺序与工业实现

在 Altium Designer（以及大多数 EDA 软件）中，锡膏层（Paste Mask）和阻焊层（Solder Mask）的本质区别在于：一个决定「能不能上锡」，一个决定「在哪上锡」，它们在 PCB 制造中是先后两道完全不同的工序。

核心区别：一个是「漏出来」，一个是「印上去」

• 阻焊层（Solder Mask）——开窗：就是我们常说的「绿油层」，但它的逻辑是相反的。默认所有铜箔上都覆盖绿油，只有你在 Solder 层画了图形的区域，才会被去除绿油、露出铜皮。它定义哪些铜皮区域裸露出来，以便后续能被焊锡润湿。

• 锡膏层（Paste Mask）——钢网：这一层不直接出现在成品板子上，而是用来制作 SMT 贴片时的钢网。钢网在对应位置开孔，让锡膏能精准印刷到贴片元件的焊盘上。它只服务于贴片焊接过程。

简单来说：阻焊层负责「开窗露铜」，是「能不能焊」的前提；锡膏层负责「印锡膏」，是「用什么焊」的物料准备。

工业实现顺序：先印绿油，再喷锡，最后印锡膏

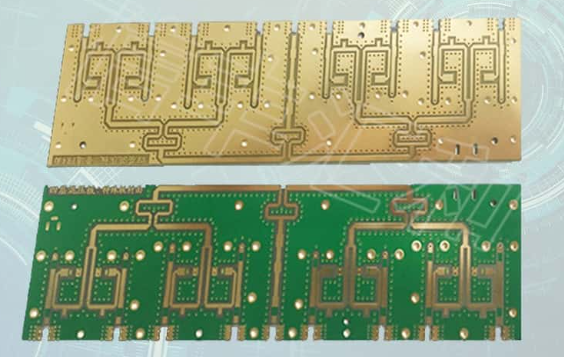

1. 先做阻焊层（Solder Mask）：线路蚀刻完成后，涂覆整层绿色阻焊油墨，再通过曝光、显影，把你设计的开窗图形去掉，露出铜焊盘。这一步后，绿色区域被保护，只有焊盘裸露铜。

2. 再做表面处理（喷锡/沉金）：为防止裸露铜氧化并保持可焊性，紧接着进行表面处理。以喷锡（HASL）为例，整块板浸入熔融锡炉，再被高压热风吹平，所有裸露铜面覆盖一层焊锡。

3. 最后才用到锡膏层（Paste Mask）：板子出厂到 SMT 组装厂后，工厂根据锡膏层文件制作钢网，把锡膏精确印刷到焊盘上，然后放元器件、回流焊。

二、喷锡（HASL）工艺

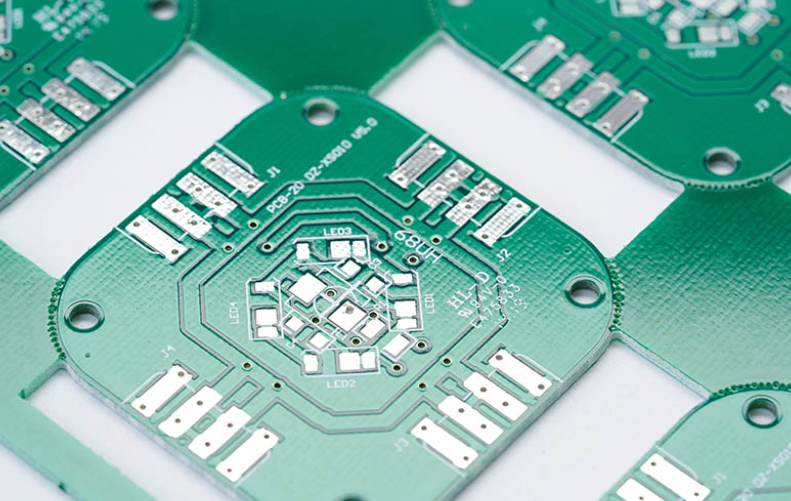

喷锡（Hot Air Solder Leveling，热风整平）是 PCB 生产中一个重要的表面处理步骤：把 PCB 浸入熔化的焊锡池中，所有暴露在外的铜表面都被焊锡覆盖，然后通过热风切刀把多余的焊锡移除。

• 因为喷锡后的电路板表面与锡膏为同类物质，所以焊接强度和可靠性较好。
• 但喷锡的表面平整度不好，尤其对于 BGA 等封装的小型元件，焊接面积小、平整度不佳可能造成短路，需要平整度更好的工艺（如沉金）。

三、沉金 vs 喷锡：能不能互相替代？

沉金（ENIG，化学镍金）和喷锡（HASL，热风整平）都是 PCB 的表面处理工艺，在流程上不能互相替代，但选择上可以「二选一」——它们是在焊盘上做的最后一道保护层，目的相同，手段和效果却大相径庭。

核心区别：一个是「化学生长」，一个是「物理覆盖」

沉金后的金属结构通常为：

1
2
3
4
5

铜（Cu）
  ↓
化学镀镍层（Ni）
  ↓
浸金层（Au）

怎么选：看产品定位和预算

选沉金的情况（性能优先）：

• 高密度、小间距：表面极其平整，适合焊接 BGA、QFN、01005 等微型元件，否则容易虚焊
• 高频高速信号：平整表面保证信号完整性，常用于 5G、服务器、光模块
• 长寿命、高可靠：抗氧化能力强，可存放一年以上，适合工业、医疗、军工
• 额外功能需求：适合做按键触点或金手指（需局部加厚）

选喷锡的情况（成本优先）：

• 成本敏感：价格最便宜，量产降本经典选择
• 普通消费电子：家电控制板、电源板、玩具等对平整度要求不高的产品
• 插件元件多：锡层本身就是焊料，波峰焊焊接效果好
• 注意：无铅喷锡虽环保，但熔点更高，对薄板有热冲击风险，存放期较短（3～6 个月）

补充：局部沉金

有时为平衡成本和性能，对既有普通元件又有金手指/BGA 的复杂板子，可采用局部沉金工艺：只在关键区域做沉金，其余部分用喷锡或 OSP，能节省 10%～15% 成本。

四、先沉金还是先喷锡？

答案非常明确：一块 PCB 上，沉金和喷锡是「二选一」的关系，绝对不存在「先沉金再喷锡」或「先喷锡再沉金」的顺序。

这两种工艺是互相替代的，不是叠加的。生产时工厂只选其中一种处理整块板所有裸露铜焊盘。

之所以会有「先后」错觉，是因为它们都发生在阻焊层做完之后，是出厂前的最后一道处理工序：

1. 先做完阻焊层（绿油开窗），露出铜焊盘
2. 然后二选一：整块板浸入锡炉（喷锡），或放入化学药水槽（沉金）

为什么不存在「先沉金再喷锡」？

• 物理上没必要：沉金的金层为防镍氧化，若沉金后再喷锡，260°C 高温锡液会瞬间熔解薄金层，金扩散到锡里形成脆性金属间化合物（金脆现象），焊点变脆，完全失去沉金意义。
• 成本上不允许：沉金比喷锡贵得多，既然最终要喷锡覆盖，何必多花冤枉钱。

特殊情况：选择性表面处理

有些板子大部分区域喷锡，但金手指（插拔接口）做了沉金（或镀硬金）。这不叫「先沉金再喷锡」，而是选择性表面处理：用胶带或可剥离蓝胶保护金手指区域先做沉金，撕掉后给其他区域做喷锡；或反过来。这是「分区处理」，不是「叠加处理」。

五、大电流开窗：选沉金还是喷锡？

针对大电流 + 开窗的需求，答案可能出乎意料：喷锡（HASL）反而比沉金（ENIG）效果更好！

1. 厚度差异：喷锡能「加厚」，沉金只是「涂层」

• 喷锡（开窗后）：开窗露出的铜皮浸入锡炉，焊锡层厚度通常 25～50μm。这层锡本身就是焊料，相当于给大电流走线额外「镀」了一层厚导体，直接降低电阻、减少发热。
• 沉金（开窗后）：沉金层很薄，镍层约 3～6μm，金层仅 0.05～0.1μm。导电性虽好但太薄，几乎不贡献载流能力，更像防氧化「皮肤」。

结论：纯从「物理加厚导体」看，喷锡远优于沉金。

2. 焊接实测：沉金开窗反而容易「虚焊」

如果开窗是为了焊接粗导线（飞线）或大端子，这里有坑：

• 喷锡：开窗处本身有厚锡，焊接时直接熔化，与导线焊锡融为一体，浸润性好，容易焊出饱满「泪滴」状焊点。
• 沉金：开窗后表面是金层，焊接时金瞬间熔解进焊锡，留下底下镍层。镍的焊接浸润性差，温度或时间不够时容易出现「黑镍」或「拒焊」，焊锡像水珠一样滚开，挂不住锡，大电流下极易发热烧毁。

3. 最佳解决方案

1. 如果大电流走线需要焊接粗导线：首选喷锡工艺，焊点最牢固，成本最低。
2. 如果因板上其他 BGA 必须选沉金：大电流开窗处一定向板厂备注「开窗处做喷锡处理」——板厂可在沉金板上给特定开窗区域额外加喷一层锡（选择性喷锡）。
3. 终极解法（最推荐）：别靠开窗增加载流。正确做法是在导线开窗处加「镀锡铜块」或「汇流铜条」，用螺丝固定或机器压接，比单纯靠焊锡牢靠得多。

总结：大电流焊盘稳固，不要迷信沉金，喷锡反而更「给力」。 若必须用沉金，一定叮嘱板厂给开窗处补锡。

参考资源

• 什么是 PCB 沉金？为什么要沉金？- CSDN
• 沉金工艺和喷锡工艺区别 - 拍明芯城

本文整理了 PCB 制造中阻焊层与锡膏层的本质区别、工业实现顺序，以及喷锡（HASL）与沉金（ENIG）两大表面处理工艺的对比与选型。理解底层工艺，才能在设计阶段就做出正确的选型决策。图片源于网络。
